BCC(Blocksum Check Character)
아스키방식의 통신방식에 쓰이는 패리티체크(홀.짝수) 방법이 개선시킨 체크법

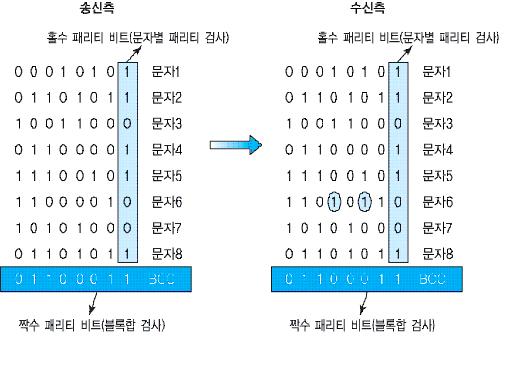

첨부 그림을 참조하시면 됩니다
도움이 되어면 하네요.....
생각하자 님이 쓰신 글 :
: 안녕하세요~
: 많은 도움 주셔서 다 됐다고 생각했는데.. 아니었습니다. -_-
: 카드발급기 프로그램을 새로 만들어야 해서 만들고 있는데
: 발급기 업체에서는 스펙이외에는 가지고 있는데 없다고 하네요
: 그래서 제가 발급기 업체에서 테스트용 프로그램을 (물론 소스도 없답니다.--)
: 가지고 Serial Monitor 라는 모니터링 프로그램을 돌려서 값을 알아 냈습니다.
: 스펙에 있는 Command format 도 틀린게 있더군요
: 기본 format
: STX command Code(2byte) Data (n byte) ETX BCC
: 입니다.
: 근데 문제는 밑에 숫자가 제가 모니터링한 값입니다. 앞쪽 8자리가 제가 Write하고 싶은 값이고
: 05212005 <= 이게 Write 하려는 입력값
: 02 <= 이게 STX
: 30 32 <= 이게 Write command code 입니다.
: 30 35 32 31 32 30 30 35 <= 이게 Write 하려는 값
: 03 <= 이게 ETX 입니다.
: 근데 문제는 뒤에 붙는 한자리 hex값인데 뭔지 도저히 모르겠습니다.
: 맨뒤에 숫자는 혹시 몰라서 제가 Write 하려는 값의 합입니다.
: 영관성이 있는거 같기도 한데 중복되는 값들이 있어서 감을 못잡겠습니다.
: 꼭 맨뒤에 있는 (write하려는 합값이 아닌) 값이 들어가야만 장비가 동작을 합니다.
: 혹시 계산하는 법이나.. 알아내는 법칙같은게 있는지요...
: TEST 프로그램도 뭔가 계산을 해서 붙여 줄텐데... 으... 궁금합니다.
:
: 05212005 02 30 32 30 35 32 31 32 30 30 35 03 00 15
: 05212014 02 30 32 30 35 32 31 32 30 31 34 03 00 15
:
: 05212004 02 30 32 30 35 32 31 32 30 30 34 03 01 14
: 05212015 02 30 32 30 35 32 31 32 30 31 35 03 01 16
:
: 05212007 02 30 32 30 35 32 31 32 30 30 37 03 02 17
: 05212016 02 30 32 30 35 32 31 32 30 31 36 03 02 17
: 05212025 02 30 32 30 35 32 31 32 30 32 35 03 02 17
:
: 05212006 02 30 32 30 35 32 31 32 30 30 36 03 03 16
: 05212017 02 30 32 30 35 32 31 32 30 31 37 03 03 18
: 05212024 02 30 32 30 35 32 31 32 30 32 34 03 03 16
:
: 05212010 02 30 32 30 35 32 31 32 30 31 30 03 04 11
: 05212023 02 30 32 30 35 32 31 32 30 32 33 03 04 15
: 05212032 02 30 32 30 35 32 31 32 30 33 32 03 04 15
:
: 05212011 02 30 32 30 35 32 31 32 30 31 31 03 05 12
: 05212022 02 30 32 30 35 32 31 32 30 32 32 03 05 14
:
: 05212001 02 30 32 30 35 32 31 30 30 30 31 03 06 11
: 05212003 02 30 32 30 35 32 31 32 30 30 33 03 06 13
: 05212012 02 30 32 30 35 32 31 32 30 31 32 03 06 13
: 05212021 02 30 32 30 35 32 31 32 30 32 31 03 06 13
:
: 05212002 02 30 32 30 35 32 31 32 30 30 32 03 07 12
: 05212013 02 30 32 30 35 32 31 32 30 31 33 03 07 14
: 05212020 02 30 32 30 35 32 31 32 30 32 30 03 07 12
: 05212031 02 30 32 30 35 32 31 32 30 33 31 03 07 14
:
: 05212009 02 30 32 30 35 32 31 32 30 30 39 03 0C 19
: 05212018 02 30 32 30 35 32 31 32 30 31 38 03 0C 19
:
: 05212008 02 30 32 30 35 32 31 32 30 30 38 03 0D 18
: 05212019 02 30 32 30 35 32 31 32 30 31 39 03 0D 20
:
: 05212029 02 30 32 30 35 32 31 32 30 32 39 03 0E 21
:
: 05212028 02 30 32 30 35 32 31 32 30 32 38 03 0F 20
|
